Технические характеристики

Стандартная комплектация МиниМаркер 2Лазерная система МиниМаркер 2 относится к новому поколению компактного прецизионного оборудования для маркировки и гравировки на базе волоконного лазера.

Волоконный лазерный излучатель не требует обслуживания и расходных материалов, неприхотлив, очень надежен, обеспечивает длительную бесперебойную работу оборудования даже в тяжелых цеховых условиях.



Обрабатываемые материалы (маркировка, гравировка):

металлы и сплавы, окрашенные и покрытые металлические поверхности, резина, пластик, полупроводники, пленка с клейким слоем "TESA laser" и др.



Лазерный излучатель:
Тип лазера иттербиевый импульсный волоконный лазер IPG-Photonics производства "НТО "ИРЭ-Полюс" Россия
Длина волны лазерного излучения 1,064 мкм
Средняя выходная мощность лазера 10 Вт 20 Вт 30 Вт 50 Вт
Максимальная энергия в импульсе лазера 0,5 мДж или 1,0 мДж
Частота следования импульсов регулируемая, от 20 кГц до 100 кГц
Ресурс лазера более 100 000 час



Сканирующее устройство *:
Тип: 2-х осевой гальваносканер(Cambridge Technology)
Программно-аппаратное разрешение 2,5 мкм *
Ширина линии с автоматическим заполнением от 0,05 до 3 мм
Скорость перемещения луча регулируемая, до 8 700 мм/сек *
* - параметры приведены для установки с объективом 100 х 100 мм, параметры отклоняющей системы зависят от используемого объектива и изменяются пропорционально размеру поля маркировки. Так, например, для поля обработки 250х250 мм скорость маркировки будет в 2.5 раза выше и составит более 20 000 мм/с, точность при этом составит 6.3 мкм.



Общие:
Поле обработки 50х50 / 110х110 / 160х160 мм/ 250х250 мм (сменные объективы)
Электропотребление ~220 В, 50 Гц, до 700 Вт
Охлаждение автономное воздушное
Габаритные размеры и вес Стандартная комплектация МиниМаркер 2

Настольная установка:

Маркировочная головка с кронштейном и столом:
375 х 500 х 800 мм, 25 кг
Блок питания и управления: 470 х 450 х 320 мм, 25 кг

Ручная переносная система лазерной маркировки Ручной маркировочный узел:

Маркирующий узел: 387 х 160 х 350 мм, 6 кг
Блок питания и управления: 470 х 450 х 320 мм, 25 кг

Ручная система лазерной маркировки 3-х координатная портальная система Рабочая зона лазера 160 х 2500 ммПортальные системы:

Размеры по согласованию с заказчиком.

Требования к помещению Температура +15…+35°С, относительная влажность до 80% без конденсата
Управление Через ПК с инсталлированным программным комплексом "MaxiGrafТМ" (Windows версия, USB интерфейс)



Программный комплекс MaxiGraf:
тип выводимых изображений: векторный, растровый, штрих-код
Маркировка по контору:
Контурная лазерная маркировка

Видео векторной маркировки лазером: ▶ 1   ▶ 2   ▶ 3
Растровая маркировка:
Растровая маркировка

Видео с растровой маркировкой лазером: ▶ 1   ▶ 2
Текст, графика и автонумерация:
гравировка текста и графики

Видео маркировки текста и графики:
▶ 1   ▶ 2

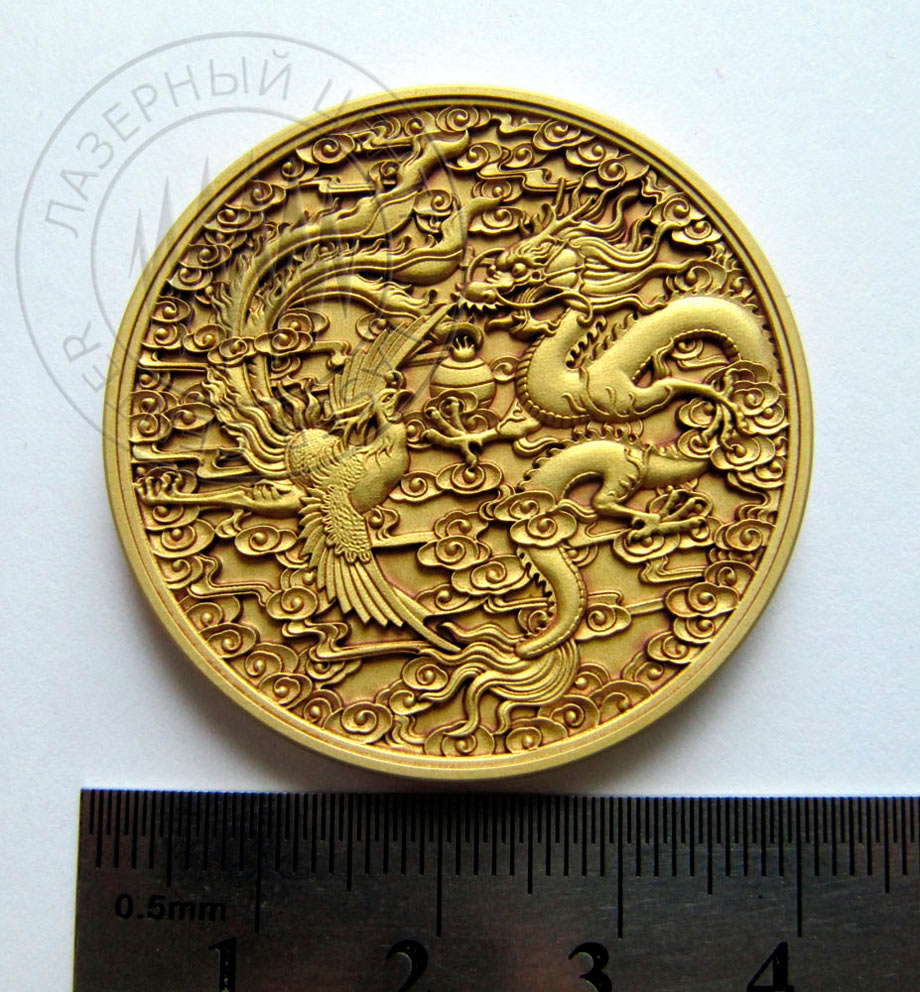

Лазерная гравировка с вращением:
гравировка колец

Видео маркировки с вращением:
▶ 1   ▶ 2
Размер знаков от 0,25 мм
Автоматическая смена информации режим автоматической смены номера и партии маркируемого изделия,
маркировка текущего времени и даты, переменные данные (счетчик и т.п.).
Поддержка работы дополнительных опций: устройства вращения, автоматизированная верикальная ось, портальные системы с расширением зоны маркировки, комплексы с маркировкой рулонных материалов и маркировкой в движении на транспортере, роботизированные комплексы.
Управление через ПК с инсталлированным программным комплексом "MaxiGrafТМ" (Windows версия, USB интерфейс)
