Вращатели для маркировки и гравировки изделий и деталей цилиндрической и конической формы.

гравировка на кольце, видеоМиниМаркер 2 может быть укомплектован специальным поворотным устройством, которое предназначено для нанесения лазером точно спозиционированного изображения на поверхности тел вращения. Вращатель применяется для нанесения изображений на цилиндрические и конические изделия, в том числе и для маркировки точных шкал на измерительные инструменты. На некоторых изделиях, как например обручальные кольца, возможна гравировка как на внутренней, так и на внешней поверхностях.

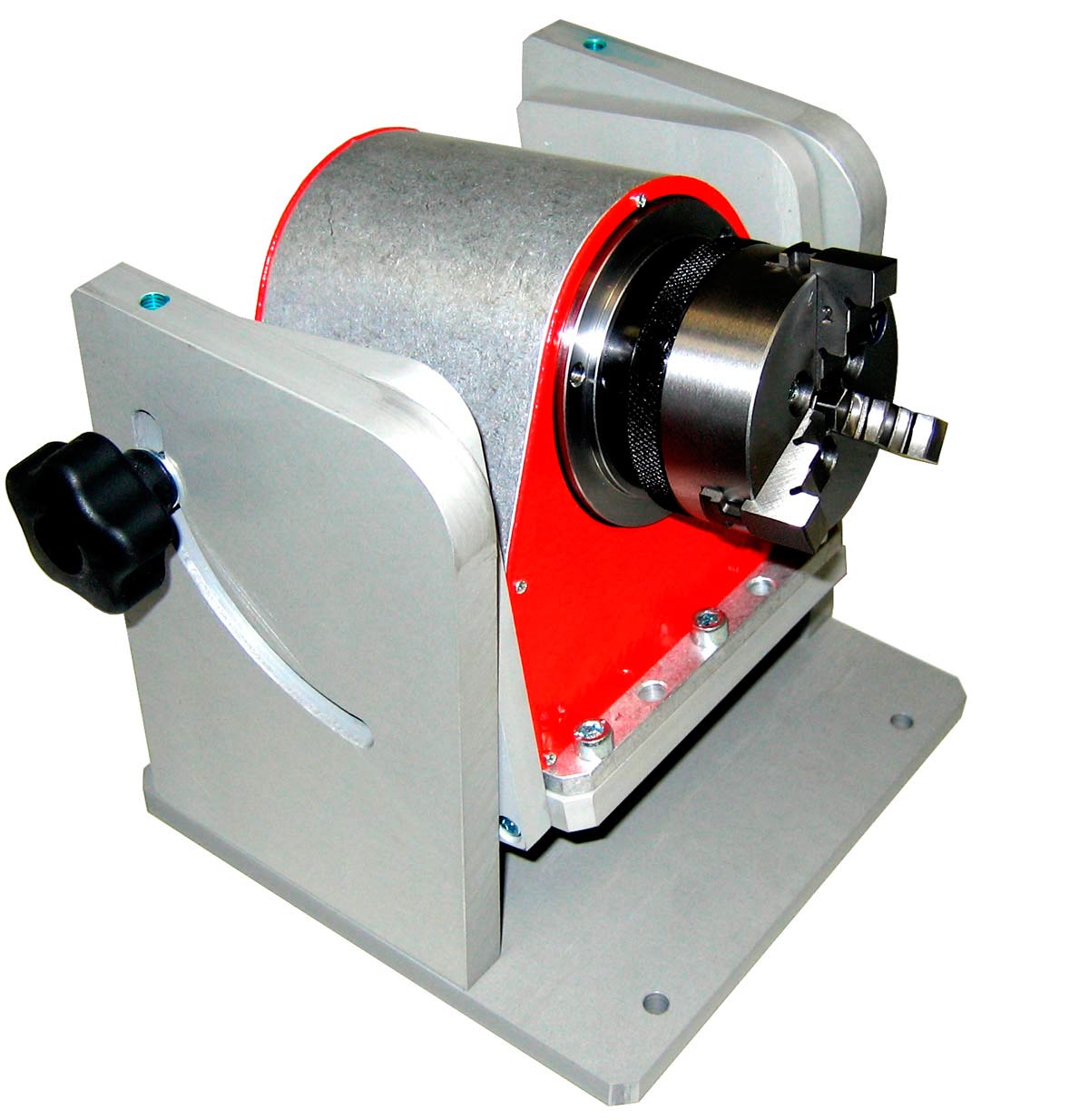

ПВ60М

  • Используется для нанесения лазерной маркировки на цилиндрические и конические поверхности деталей малых и средних размеров.
  • Имеет прочное алюминиевое основание с функцией наклона оси вращения.
  • Маркируемая деталь зажимается трехкулачковым самоцентрирующим патроном.
Технические характеристики вращателя ПВ60М:
вращатель для лазерной маркировки и гравировки цилиндрических и конических изделий Шаг углового позиционирования: 0,006 град
Диапазон изменения угла наклона оси вращения: 0-90 град.
Габаритные размеры и вес: 180х180х250 мм, 9 кг
Размеры и масса детали, зажимаемой в патроне:
диаметр наружный: от 3 до 74 мм
диаметр внутренний от 23 до 72 мм
масса: до 2 кг

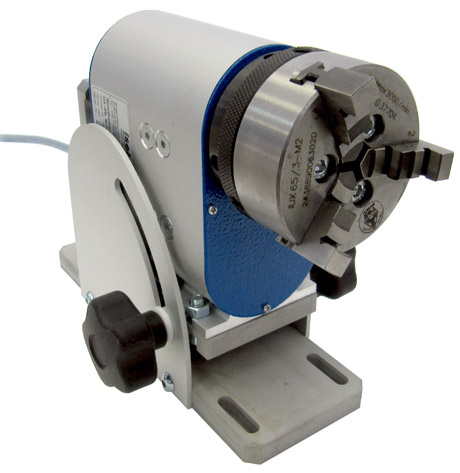

ПВ60

  • Используется для нанесения лазерной маркировки на цилиндрические и конические поверхности деталей малых и средних размеров.
  • Имеет прочное алюминиевое основание с функцией наклона оси вращения.

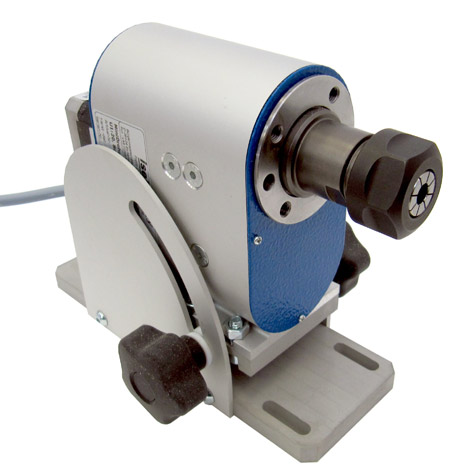

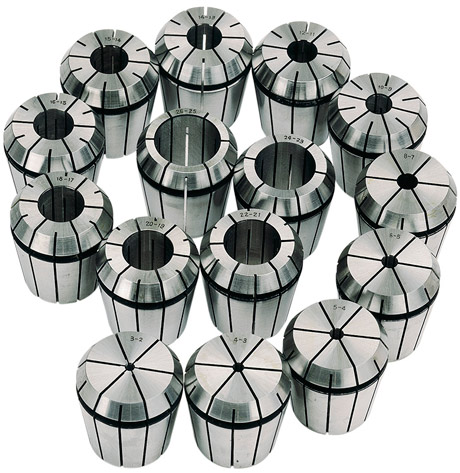

  • Маркируемая деталь зажимается либо трехкулачковым самоцентрирующим патроном, либо при помощи цангового зажима типа ER20.
Технические характеристики вращателя ПВ60:
Шаг углового позиционирования: 0,009 град.

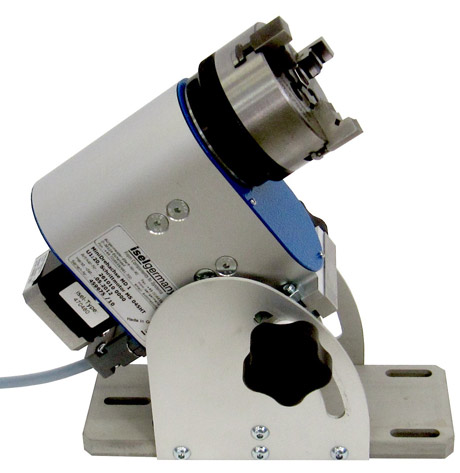

Возможность изменения угла наклона оси вращения: Да, 0 - 45 град
Габаритные размеры и вес: 154х215х126 мм, 4 кг



Размеры и масса детали, зажимаемой в патроне: Размеры и масса детали, в цанговом зажиме:

диаметр наружный:

от 3 до 74 мм 2, 3, 4, 5, 6, 7, 8, 10, 11, 12, 13 мм

диаметр внутренний:

от 23 до 72 мм -

масса:

до 1 кг
  Устройство вращения для маркировки и гравировки колец, цилиндров, лимб и пр. Устройство вращения для маркировки и гравировки колец, цилиндров, лимб и пр. Устройство вращения для маркировки и гравировки колец, цилиндров, стержней и пр. Устройство вращения для маркировки и гравировки колец, цилиндров, стержней и пр.

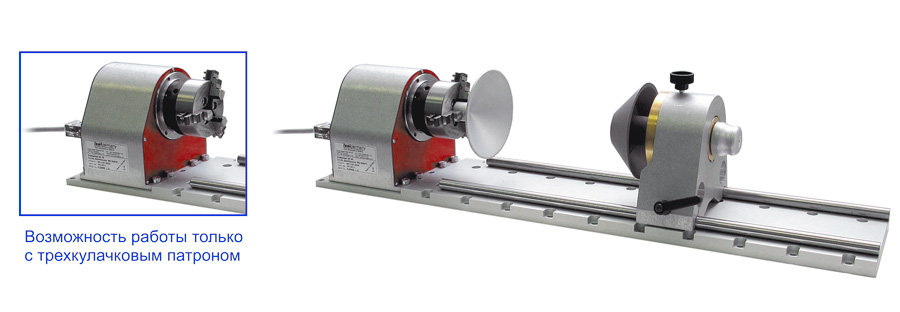

Вращатель ВРП60М

  • Используется для нанесения лазерной маркировки на цилиндрические поверхности деталей средних и крупных размеров.
  • Вращатель имеет прочное алюминиевое основание со стальными направляющими.
  • Маркируемая деталь зажимается либо трехкулачковым самоцентрирующим патроном, либо при помощи двух прижимных конусов.
Технические характеристики вращателя ВРП-60М:
Шаг углового позиционирования: 0,006 град
Возможность изменения угла наклона оси вращения: нет
Габаритные размеры и вес: 630х150х135 мм, 10 кг
Размеры и масса зажимаемой детали
  в патроне в конусах

диаметр наружный:

от 3 до 74 мм до 95 мм

диаметр внутренний:

от 23 до 72 мм -

длина:

до 380 мм

масса:

до 2 кг

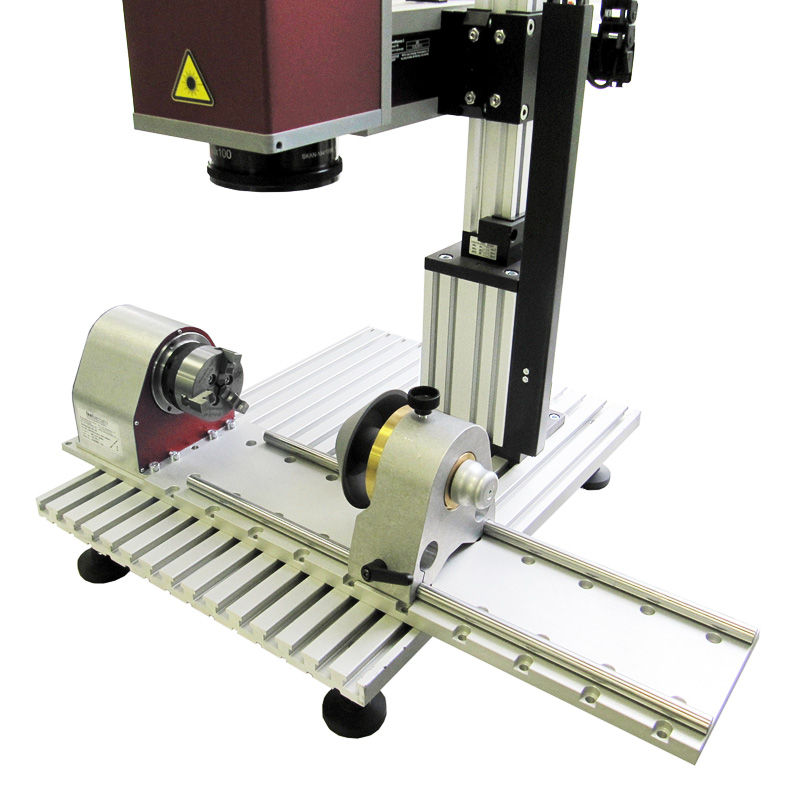

Лазерная установка с вращателем для гравировки цилиндрических поверхностей Вращатель для гравировки цилиндрических поверхностей среднегабаритных и крупногабаритных деталей Вращатель для гравировки цилиндрических поверхностей среднегабаритных и крупногабаритных деталей



Вращатели управляются от компьютера с помощью программного обеспечения "SinMark". Примеры лазерной маркировки и гравировки, выполненные лазерным маркером с вращателем:

  • лазерная маркировка шкал на устойствах вращения:
    лазерная маркировка шкал
    лазерная маркировка шкал лазерная маркировка шкал
  • примеры лазерной декоративной гравировки на внешней и внутренней стороне колец:
    гравировка колец гравировка обручальных колец гравировка обручального кольца гравировка обручальных колец гравировка колец
